CIE-kleurruimten

Het spectrum van het zichtbaar licht
Het elektromagnetische spectrum bevat het zichtbare spectrum en de kosmische stralen, gamma stralen, röntgenstralen, ultra violet en infrarood, radio golven en elektromagnetische golven. Het zichtbare spectrum is het gedeelte van het elektromagnetisch spectrum dat gezien kan worden door het menselijk oog. Elektromagnetische straling binnen dit spectrum wordt ook wel zichtbaar licht genoemd. Vaak wordt het zichtbare spectrum in zeven kleuren ingedeeld.

Golflengten
Het zichtbare spectrum heeft een golflengte tussen ca. 400 nm (violet) en 750 nm (rood). Dat komt neer op een frequentie van ca. 400 THz (rood) tot 750 THz (violet). De verschillende golflengten worden gezien als verschillende kleuren. Het zichtbare spectrum bevat echter niet alle kleuren die het menselijk brein en de ogen kunnen onderscheiden. Variaties ontbreken bijvoorbeeld zoals magenta: deze kleur kan alleen worden gemaakt door het mengen van twee kleuren.

Internatonal commission on lumination (CIE)
Wiskundige relaties die kleurruimten definiëren, zijn essentiële hulpmiddelen voor kleurbeheer, belangrijk bij het omgaan met kleureninkten, verlichting en opnameapparatuur. Het systeem is in 1931 ontworpen door de International Commission on Illumination. De CIE, is de commissie die normen op het gebied van licht, lichtbronnen, kleur en kleurruimte vaststelt.

Kleurruimten
De CIE 1931-kleurruimten zijn de eerste gedefinieerde kwantitatieve verbanden tussen verdelingen van golflengten in het elektromagnetische zichtbare spectrum en fysiologisch waargenomen kleuren in menselijk kleurzicht.
De CIE-kleurruimte 1931, wordt  in de hedendaagse tijd nog altijd gebruikt als de standaard om kleuren te definiëren en als essentieel hulpmiddel voor kleurbeheer en bij kleurvergelijking. Evenals de CIELUV-kleurruimte uit 1976. Onderstaand figuur is een tweedimensionale weergave van kleuren van dezelfde intensiteit (helderheid), volgens de standaard-CIE-1931-waarneming. Een volledige weergave van kleuren is echter driedimensionaal, waarbij de z-as de helderheid weergeeft.

CIE_diagram_Luxalight

De CIE 1931 kleurruimte chromaticiteitsdiagram met de golflengten in nanometer.

De driedimensionale figuur ziet eruit als een piramide. Om een verschil tussen kleuren weer te geven is deze kleurruimte niet te gebruiken. Daarom is dit systeem verder ontwikkeld tot het CIELAB-systeem. Het originele CIE chromaticiteitsdiagram is door LuxaLight omgerekend naar de RGB kleurenruimte (zie bovenstaande CIE diagram).  Het is voor wat betreft de kleurrendering een redelijke benadering van de echte CIE standaard.

De kleurtemperatuur wordt gedefinieerd met behulp van het CIE kleurdiagram. Dit is een diagram waarin een driehoek staat met daarin de primaire kleuren: blauw, groen en rood. Een mengsel van deze kleuren levert de kleur wit op en deze ‘kleur’ vormt dan ook het midden van de driehoek. Binnen het midden (witte deel) van de driehoek licht een curve, ook wel de ‘zwarte straler’ genoemd, die uiteindelijk de kleurtemperatuur van wit licht bepaalt.

Kleurtemperatuur
Gemeten aan de hand van de kleurtemperatuur wordt de kleurconsistentie uitgedrukt in Kelvin (K). De kleurtemperatuur geeft verschillende soorten tinten van wit licht weer. Denk hierbij aan de diverse wittinten zoals bijvoorbeeld extra warm wit licht, warm wit licht, neutraal wit licht, koel wit licht, etc.

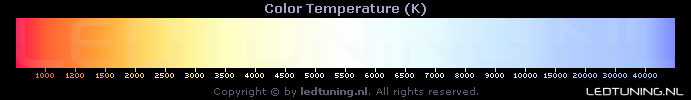

Vanuit de CIE 1931 diagram hebben we ook de kleurtemperatuur naar de RGB kleurruimte omgerekend en de kleurtempratuur die hiermee overeen komt vermeld.

kleurtemperatuur



Kleurenspectrum
Het kleurenspectrum bestaat uit de kleuren van de regenboog; met de kleurenvolgorde rood-oranje-geel-groen-blauw-indigo-violet (ROGGBIV), die overeenkomt met dalende golflengte (stijgende frequentie) van de lichtgolven.

Vanuit de CIE 1931 diagram hebben we de golflengte van iedere kleur (in stapjes van 0,1nm) naar de RGB kleurruimte omgerekend en bij iedere 5nm de specifieke golflengte vermeld. Kleurenspectrum, nauwkeurige perceptie van kleur met de daarbij bijbehorende golflengte.

Wavelength



Kleurconsistentie
De kleurconsistentie van verlichting heeft betrekking op de constante kwaliteit van de kleur van licht. Kleurconsistentie is van belang voor zowel gekleurd als wit licht. Worden bijvoorbeeld tijdens een project verschillende lichtbronnen gebruikt, dan is het van belang dat er geen verschil in de lichtkleur.

LED kleuren en golflengte overzicht

Kleur en golflengte overzicht:

ROOD
700nm diep rood - LED: some types, low brightness
680nm zuiver rood - LED: ultra red, hyper red, deep red
660nm zuiver rood - LED: ultra red, hyper red, deep red
655nm rood
650nm rood
645nm helder rood - LED: 640-650nm
640nm helder rood
635nm ’HeNe laser’ oranjerood - LED: super red: 635nm
630nm ’HeNe laser’ oranjerood - LED: HE red: 625-630nm
625nm oranjerood - LED: HE red: 625-630nm
620nm duidelijk oranjerood

ORANJE
615nm roodachtig oranje - LED: 615-617nm
610nm zuiver oranje - LED: 609-610-612nm
605nm oranje - LED: 605nm
600nm amberachtig oranje - LED: 600nm

GEEL
595nm amber (warm geel, geel oranje)
592nm amber (warm geel, geel oranje) - LED: 590-592-595nm
590nm natrium geel
585nm geel - LED: HE Yellow,
580nm zuiver geel - LED: HE Yellow,
575nm citroengeel, grenst tegen groenachtig worden

GEEL-GROEN
570nm geelachtig groen (tussen geel en groen)
565nm geelgroen - LED: veel voorkomend
560nm geelgroen - LED: pure green, 562nm
555nm geelachtig lime groen
550nm geelachtig smaragd groen
545nm smaragd groen
540nm smaragd groen

GROEN
535nm zuiver smaragd groen
530nm zuiver smaragd groen
525nm zuiver groen
520nm zuiver groen
515nm groen
510nm groenachtig turquoise (RGB zuiver groen)

BLAUW-GROEN
505nm groenachtige blauw / turquoise
500nm groenachtige cyaan
495nm turquoisish, lichtjes hemelblauw

BLAUW
490nm turquoisish, lichtjes hemelblauw
485nm helder, licht azuurblauw - LED: 480-485-488nm
480nm helder, licht azuurblauw
475nm helder, licht groenachtig azuurblauw
470nm helder blauw met iets groenig accent
465nm helder blauw met iets groenig accent
460nm helder blauw
455nm helder blauw
450nm zuiver blauw - LED: Royal Blue

BLAUW-VIOLET
445nm diep blauw / violet-blauw
440nm diep blauw / violet-blauw
435nm diep blauw / violet-blauw
430nm violetachtig blauw - LED: 626-428-430nm
425nm violetachtig blauw - LED: 626-428-430nm
420nm diep violetachtig blauw

VIOLET
415nm blauwachtig-violet
410nm violet met blauwachtig accent
405nm zuiver violet
400nm dieper en schemerigere kleur violet dan 405nm

Dichtbijgelegen-UV
395nm diepe koninklijke purple
390nm diepe koninklijke purple met roodachtige tint
385nm schemerigere purple met diep rode gloed
380nm bijna niet meer zichtbaar purple
